رله کنترل بار صانت S301

کنترل بار صانت

کنترل بار صانت وسیله ای است که از مدار در برابر جریانات اضافه محافظت می نماید. رله کنترل فاز صانت در رنجهای 8 الی 32 آمپر و 5 الی 55 آمپر تولید شده و می تواند جایگزین مناسبی برای رله بیمتالها باشد. قابلیت تنظیم زمان قطع و وصل کردن جریان مدار از جمله ویژگیهای کنترل بار صانت است. این محصول دارای ترمینال آسانسوری بوده که نصب آن را در تابلو برقهای آسانسوری آسان می سازد.

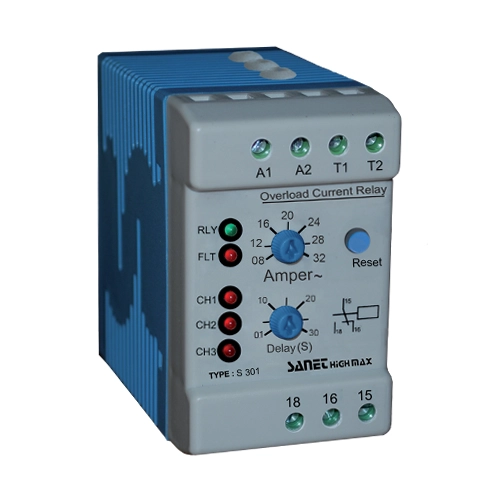

کنترل بار صانت مدل S301 که به مدل MAX معروف است از سری تولیدات جدید و با کیفیت شرکت صانت الکترونیک بوده که داری مدار الکترونیکی بسیار دقیقی می باشد و می تواند در دماهای مختلف کارایی خود را حفظ نماید. از جمله ویژگیهای کنترل بار صانت می توان به موارد زیر اشاره کرد:

• بهترین جایگزین برای رله بیمتالها
• دارای مدار الکتریکی با دقت بالا
• عدم وابستگی به دمای محیط
• دارای درجه تنظیم زمان جهت قطع و وصل کردن جریان اضافه
• موجود در رنجهای 32-8 آمپر و 55-5 آمپر
• دارای ترمینال آسانسوری
• سری تولید MAX (این سری نسبت به مدلهای قدیمی از نظر ارتفاع کوتاه تر می باشد).

نحوه کار کنترل بار صانت

با قرار دادن کنترل بار صانت در مدار سه فاز هر زمان جریان فازها از جریان تنظیم شده بر روی آن افزایش پیدا کند، کنترل بار صانت جریان مذکور را قطع می کند تا آسیبی به مدار وارد نشود؛ این کار با قرار گرفتن 3 عدد ترانس داخلی در رله کنترل بار صانت صورت می پذیرد. همانطور که در متن بالا گفته شد به وسیله پیچ تنظیم قرار گرفته شده بر روی کنترل بار صانت می توان زمان قطع و وصل شدن جریان را مدیریت نمود.

نحوه ریست کردن کنترل بار صانت S301

کنرل بار صانت را می توان به 3 روش زیر ریست (راه اندازی مجدد) نمود. این سه روش عبارتند از:

• به وسیله دکمه ریست قرار گرفته شده بر روی محصول
• به وسیله قطع کردن جریان مدار
• به وسیله اتصال دادن ترمینالهای T1 و T2 به مدت 1 دقیقه
