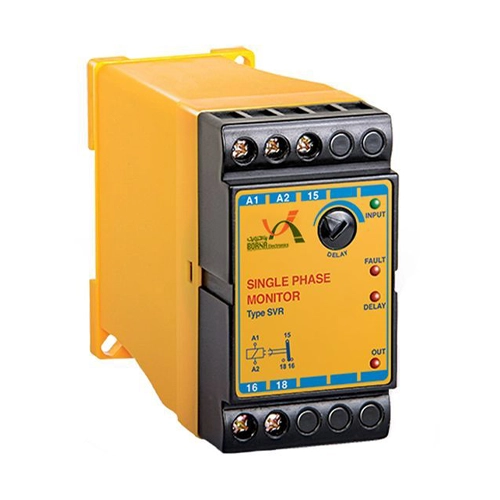

کنرل فاز تکفاز برنا الکترونیک SVR

رله محافظ بوبین کنتاکتور برنا

کنترل فاز تکفاز برنا SVR می تواند از مصرف کننده های تکفاز در برابر افزایش و کاهش ولتاژ شبکه محافظت نماید؛ همچنین با استفاده از این قطعه در مدار می توان از مصرف کننده ها در برابر 2 فاز شدن نیز جلوگیری به عمل آورد. در برخی از مدارها قطع و وصلهای متعدد جریان برق می تواند به مصرف کننده ها آسب وارد نماید،

با استفاده از محافظ بوبین برنا می توان به راحتی مشکل قطع و وصل مکرر برق را برطرف نمود. جهت سهولت کنترل زمان قطع و وصل شدن جریان توسط کنترل فاز برنا، درجه تنظیم زمان بر روی این محصول تعبیه شده که کاربران می توانند با استفاده از آن زمان وصل جریان را از 1 الی 3 دقیقه کنترل کنند.

محافظ کنتاکتور چیست؟

یکی از اجزای اصلی و حیاتی در سیستم کنترل و اتوماسیون صنعتی می باشد که جهت کنترل تغذیه ی تجهیزات و دستگاههای الکتریکی مورد کاربرد قرار می گیرد. وظیفه ی اصلی محافظ کنتاکتور این است که از کنتاکتور و سایر تجهیزات متصل به آن در برابر افت ولتاژ، افزایش ناگهانی جریان برق و سایر اختلالات محافظت کند.

نحوه عملکرد کنترل فاز تکفاز برنا

زمانی که ولتاژ برق به ترمینالهای A1 و A2 وصل می شود و ولتاژ مدار بین 180 ولت تا 250 ولت باشد، سیگنالهای ورودی INPUT و تاخیر DELAY روشن شده و پس از گذشت زمان تنظیم شده رله عمل کرده و سیگنال DELAY خاموش و سیگنال OUT روشن می شود. هر زمان ولتاژ مدار بیشتر از 255 ولت و یا کمتر از 175 ولت باشد، رله قطع شده و سیگنال OUT خاموش و سیگنال FAULT روشن می شود. در نهایت پس از بازگشت ولتاژ به حد نرمال، جریان مذکور مجددا وصل می گردد.

نحوه نصب کنترل فاز تکفاز برنا

• ترمینالهای A1 و A2 به فاز و نول شبکه متصل می شوند.
• کنتاکنهای رله به صورت سری به هم اتصال داده می شوند.
• کنتاکتهای 15 و 18 همانند شستی استوپ با بوبین کنتاکتور سری می شوند.

مشخصات فنی محافظ بوبین برنا SVR

• ولتاژ تغذیه: 17 تا 260 ولت
• فرکانس کاری: 50 هرتز
• تلفات داخلی: حدود 3 وات
• قابلیت تشخیص خطای ولتاژ بین 175 تا 255 ولت
• دارای درجه تنظیم زمان وصل جریان از 1 الی 3 دقیقه
• درجه حفاظت: IP20
• دمای محیط کارکرد: از 20- تا 60+ درجه ساتتیگراد
• رطوبت کاری: از 15 درصد تا 85 درصد
• قابل نصب بر روی ریلهای فلزی DIN
• دارای 1 عدد رله خروجی
• جریان کنتاکتها: 6 آمپر 220 ولت متناوب و 6 آمپر 28 ولت مستقیم
• دارای 3 سال گارنتی
• ساخت ایران

قیمت محافظ بوبین کنتاکتور برنا SVR

محافظ کنتاکتور برنا یک تجهیز قدرتمند و پیشرفته در زمینه ی حفاظت از کنتاکتورها و سایر تجهیزات الکتریکی تکفاز می باشد. این محافظ بوبین با استفاده ازتکنولوژی پیشرفته و ویژگی عالی خود، عملکرد مطمئن و کارامدی را به ارمغان می آورد.
