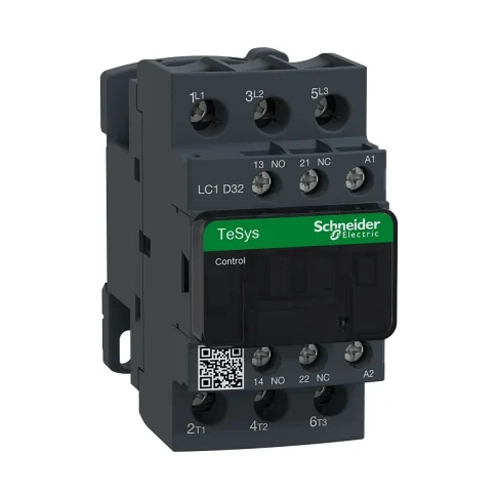

کنتاکتور 32 آمپر اشنایدر اصلی 220 ولت LC1D32M7

شناسه محصول: LC1D32M7

مشخصات فنی:

  • جریان عبوری موتوری : 32 آمپر
  • دارای کمکی 1 باز 1 بسته
  • قابلیت نصب کمکی های بیشتر
  • تغذیه بوبین کنتاکتور : 220 ولت
  • قابل نصب روی ریلهای فلزی 35 میلی متری
  • قابل نصب توسط پیچ و مهره
  • قطعه اصل شرکتی

2,500,000 تومان

آماده سازی سریع
ارسال فوری تهران
ارسال فوری به باربری
تضمین اصالت کالا
10,000,000 تومان دیگر تا ارسال رایگان!
10 روز ضمانت بازگشت وجه در صورت عدم نصب و استفاده تنها به تشخیص جیرل امکان پذیر می باشد!
10 روز ضمانت بازگشت وجه در صورت عدم نصب و استفاده تنها به تشخیص جیرل امکان پذیز می باشد!

توضیحات کالا

کنتاکتور D32 اشنایدر

کنتاکتور اشنایدر D32 برای مصارف صنعتی و روشنایی مورد استفاده قرار می گیرد. حداکثر جریان عبوری از این کنتاکتور، 32 آمپر موتوری می باشد و همچنین ولتاژ کارکرد بوبین آن نیز 220 ولت است. شما می توانید این کلید قدرت را با نازلترین قیمت و هلوگرام اصالت کالا به صورت اینترنتی و یا حضوری از این مجموعه خریداری نمایید.

کنتاکتور 32 آمپر 220 ولت اشنایدر یک کلید قدرت است که با استفاده از یک جریان کوچک، جریان بزرگتر را کنترل می کند. کنتاکتور اشنایدر در گذشته با نام کنتاکتور تله مکانیک هم عرضه می شد که امروزه برندهایی چون مرلن گرین و اسکواردی هم با نام اشنایدر در بازار برق عرضه می شوند.

کنتاکتور چیست و چگونه کار می کند؟

کنتاکتور اشنایدر 32 آمپر یک کلید الکترو مغناطیسی می باشد که می تواند از ملزومات مهم و کاربردی در هر تابلو برقی باشد. کنتاکتورها برای قطع و وصل کردن مدارات قدرت استفاده می شوند که این کار با خاصیت آهنربایی صورت می پذیرد. برخلاف کلیدهای معمولی که عمل قطع و وصل را به صورت دستی انجام می دهند، کنتاکتور این کار را توسط نیروی الکتریکی انجام می دهد که با این روش عمر قطعه نیز افزایش پیدا می کند.

کنتاکتور سه فاز

کنتاکتور سه فاز اشنایدر دارای هسته آهنی E شکل بوده که به آن هسته ثابت می گویند و داخل یک سیم پیج قرار گرفته است. هر زمان سیم پیچ به ولتاژ 220 ولت متصل شود، هسته آهنی تبدیل به آهنربا می شود. در قسمت بالای هسته E شکل، کنتاکت های قدرت نصب می شوند که به آن هسته متحرک گفته می شود. در صورت برقدار شدن کنتاکتور، هسته ثابت تبدیل به آهنربا شده و هسته متحرک را به سمت خود می کشد، سپس کنتاکتهای کنتاکتور به یکدیگر متصل شده و اتصال را برقرار می کنند.

انواع کنتاکتور اشنایدر

کنتاکتورهای اشنایدر در ولتاژهای بین 380 تا 400 ولت در مدل های سه فاز و تک فاز سری D و F تولید می شوند که هر کدام مطابق شرایط مورد نطر مورد استفاده قرار می گیرند:

  • کنتاکتور سری D اشنایدر : شامل کنتاکتورهایی با قدرت 4 تا 57 کیلووات می باشد.
  • کنتاکتور سری F اشنایدر : کنتاکتورهایی که دارای قدرت بین 55 تا 450 کیلووات می باشد.

وظیفه ی کنتاکتور اشنایدر

کلید کنترل جریان یا کنتاکتور یک بریکر مغناطیسی می باشد که جهت خاموش و روشن در مدارهایی با جریان بالا مورد استفاده قرار می گیرد. این کلید الکترومغناطیسی سه فاز، از 3 کنتاکت قدرت جهت اتصال مدار به شبکه، و تعدادی کنتاکت کمکی جهت استفاده در مدار فرمان تشکیل شده است.

کنتاکتور خازنی چیست؟

کنتاکتور خازنی جهت تغذیه خازن های قدرت مورد استفاده قرار می گیرد. به طور کلی در ساختمان کنتاکتورهای خازنی سلف هایی وجود دارند که توسط کنتاکت کمکی در برابر کنتاکتهای اصلی قرار گرفته اند و با توجه به این خاصیت در لحظه برقرار شدن جریان برق، از جریان هجومی جلوگیری می کنند.

ساختمان داخلی کنتاکتور d32 اشنایدر

همه ی کنتاکتور ها دارای سه بخش مهم کنتاکت (تیغه)، بوبین و محفظه به همراه برخی لوازم جانبی به جهت عملکرد بهتر کنتاکتور مانند کنتاکت کمکی و … هستند که هر کدام از این لوازم به صورت جداگانه به مشتریان عرضه می شود که با هم به بررسی اجمالی این اجزا می پردازیم:

  • کنتاکت یا تیغه : در کنتاکتور ها دو کنتاکت فرمان و قدرت تعیبه شده است؛ که تیغه قدرت که همان کنتاکت اصلی بوده و جریان بخش قدرت از آن عبور می کند و کنتاکت فرمان که برای قسمت فرمان مورد استفاده قرار می گیرد و به 2 صورت NO و NC بر روی کنتاکتور وجود دارند.
  • بوبین کنتاکتور : کویل یا بوبین یک هسته سیم پیچی شده می باشد که وظیفه اصلی آن باز و بسته کردن کنتاکت ها و ایجاد خاصیت مغناطیسی در مدار می باشد.
  • محفظه عایقی : قاب محافظ به جهت جلوگیری از برق گرفتگی مصرف کننده و هم چنین ایجاد حفاظت در برابر نفوذ گرد و خاک و آب می باشد.

تفاوت کنتاکت کمکی و اصلی اشنایدر

همان گونه که پیشتر اشاره کردیم کنتاکتورها دارای کنتاکت اصلی و کمکی هستند که از نظر ساختمانی شبیه هم بوده ولی از لحاظ عملکرد با هم متفاوت هستند:

  • کنتاکت اصلی یا قدرت: جهت قطع و وصل مدار در جریان های بالا مورد استقاده قرار می گیرد.
  • کنتاکت کمکی یا فرعی: عملکرد کنترلی داشته و وظیفه ی تولید سیگنال در مدار را برعهده دارد

انواع بوبین کنتاکتور

وظیفه ی بوبین کنتاکتور تبدیل ولتاژ برق به میدان مغناطیسی می باشد. این قطعه از یک قاب پلاستیکی و یک سیم پیچ درست شده است. کنتاکتور اشنایدر دارای دو نوع سیم پیچ باز و وکیوم می باشد که کنتاکتورهای سری D آمپر های 9 تا 32 دارای بوبین با سیم پیچ باز (لخت) و کنتاکتورهای سری D در آمپر های 40 تا 56 و 80 تا 115 مدل های قدیمی و کل سری F داری بوبین با سیم پیچ وکیوم هستند که سیم پیچ بوبین آنها مخفی می باشد. در فروشگاه تخصصی گراند الکتریک انواع بوبین کنتاکتور اصل با نازلترین قیمت موجود می باشد.

4 مزیت استفاده از کنتاکتور اشنایدر

از محاسن استفاده از کنتاکتور نسبت به سایر بریکرهای حفاظتی می توان به موارد زیر اشاره کرد:

  • کنتاکتورها قابلت کنترل جریان ( قطع و وصل جریان) در دفعات بالا را دارند.
  • این کلید قدرت قادر است منبع الکتریکی را از راه دور و در چندین مکان کنترل کند.
  • نسبت به سایر تجهیزات حفاظتی از عمر مکانیکی بسیار بالایی برخوردار می باشد.
  • برای راه اندازی کنتاکتور بعد از قطع و وصل ناگهانی نیاز به استارت می باشد در حالی که در برخی از کلید خطر وصل ناگهانی وجود دارد و امکان دارد آسیب جبران ناپذیری به تجهیزات وارد شود.

تعمیر کنتاکتور اشنایدر d32

همان گونه که می دانید اگر جریانی بیش از جریان نامی کلید از آن عبور کند کلید خراب می شود و قادر نخواهد بود وظیفه خود را به خوبی اجرا نماید. اگر به هر دلیلی کنتاکتور دچار آسیب شود قابل تعمیر خواهد بود و در فروشگاه گراند الکتریک تعمیر تخصصی انواع کنتاکتور هم پذیرفته می شود.

مشخصات فنی D32، نمایندگی و قیمت کنتاکتور 32 آمپر اشنایدر d32

  • جریان عبوری موتوری : 32 آمپر
  • دارای کمکی 1 باز 1 بسته
  • قابلیت نصب کمکی های بیشتر
  • تغذیه بوبین کنتاکتور : 220 ولت
  • قابل نصب روی ریلهای فلزی 35 میلی متری
  • قابل نصب توسط پیچ و مهره
  • قطعه اصل شرکتی
