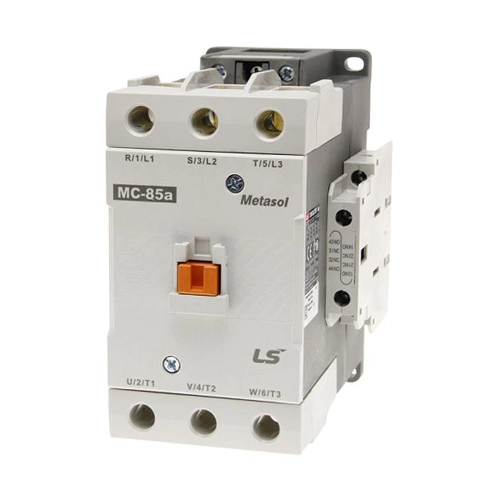

کنتاکتور ال اس 85 آمپر 220 ولت MC85A

کنتاکتور 85 آمپر ال اس

کنتاکتور سه فاز 85 آمپر ال اس دارای 2 کنتاکت کمکی باز و 2 کنتاکت کمکی بسته می باشد. این کنتاکتور در تابلو برقهای خازنی و صنعتی به عنوان راه انداز موتور کاربرد دارد. به طور معمول بوبین کنتاکتور ال اس 220 ولت بوده که در صورت لزوم، ولتاژ بوبین آن قابل تغییر می باشد.

کنتاکتور 85 آمپر LS دارای بوبین 220 ولت بوده که حداکثر جریان عبوری در این کلید قدرت 85 آمپر می باشد. از این تجهیز در تابلو برق های صنعتی، ماشین آلات بزرگ و … مورد استفاده قرار می گیرد. این کلید قدرت از دو هسته ی ثابت و متحرک تشکیل شده است که هسته ی ثابت آن به شکل E  بوده و درون سیم پیچ قرار دارد که به آن مدار فرمان گفته می شود. هسته ی متحرک با کمک فنر از هسته ی ثابت جدا شده و کنتاکت قدرت بر روی آن قرار دارد. زمانی که جریان از هسته ی ثابت عبور کرد خاصیت آهن ربایی پیدا می کند و سبب جذب هسته متحرک به سمت خود می شود این عمل سبب باز و بسته شدن کنتاکت ها و در نهایت قطع جریان در مدار الکتریکی خواهد شد.

کنتاکتور چیست و چگونه کار می کند؟

کنتاکتور یک کلید مغناطیسی مدار بوده که به جهت کلید زنی در مدار قدرت مورد استفاده قرار می گیرد که شباهت بسیار زیادی به رله داشته با این تفاوت که در آمپرهای بالا تولید می شوند و به مراتب در مدارهایی که دارای عبور جریان بالا هستند مورد کاربرد قرار می گیرند. کنتاکتورها توانایی حفاظت در برابر اتصالی کوتاه و جریان غیر مجاز را ندارند.

ساختار داخلی کنتاکتور ال اس

کنتاکتور ال اس از قسمتهای مختلفی تشکیل شده است:

• بدنه یا قاب کنتاکتور
• بوبین
• مغناطیس ثابت
• مغناطیس متحرک
• فنر برگشتی
• ترمینالهای ورودی و خروجی
• کنتاکت ثابت و متحرک
• بست نگه دارنده کنتاکت کمکی

قسمتهای قید شده در همه کنتاکتورها فارق از هر برندی یکسان است ولی از نظر کیفیت در برندهای مختلف دارای تفاوتهایی می باشد. معمولا کنتاکتهای اصلی را با اعداد 1، 2، 3 و یا با حروف L1، L2، L3 مشخص می کنند که تقریبا در اکثر کنتاکتورها یکسان می باشد. همچنین ورودی برق کنتاکتورها نیز با حروف A1 و A2 نشانه گذاری شده است.

منظور از تیغه ی قدرت و فرمان چیست؟

تیغه های کنتاکتور به دو بخش دسته بندی می شوند:

• تیغه ی فرمان: در مدار فرمان کاربرد داشته و به صورت نرمال باز و نرمال بسته بر روی بدنه ی کنتاکتور وجود دارند و بعد از هر بار تحریک بوبین، به صورت برعکس تغییر وضعیت می دهند.
• تیغه ی قدرت: هدایت جریان الکتریکی بعد از هر بار تجریک بوبین در کنتاکتور را برعهده دارد.

بوبین کنتاکتور چیست؟

یک هسته ی سیم پیچ شده ی مغناطیسی بوده که سبب باز و بسته شدن کنتاکت های کنتاکتور و کنترل جریان در مدار خواهد شد.

4 روش جلوگیری از خرابی کنتاکتور ال اس

با رعایت نکات زیر می توانید از خرابی کنتاکتور LS جلوگیری کنید:

• نگهداری و بررسی دوره ای منظم: اگر خرابی کنتاکتور ال اس را به موقع رفع نکنید باید هزینه ی بسیار بالایی بابت تعمیر و یا تعویض کنتاکتور پرداخت کنید؛ بنابراین جایز است به صورت دوره ای و منظم از سالم بودن این کلید قدرت اطمینان حاصل نمایید تا مجبور به پرداخت این هزینه ها نباشید.
• بررسی میزان بار مصرفی: مطمئن شوید باری که به کنتاکتور وصل شده دارای ظرفیت مجاز می باشد اتصال بار بیش ظرفیت کنتاکتور سبب خرابی آن خواهد شد.
• نصب درست: مطابق با دستورالعمل شرکت تولید کننده ی کنتاکتور، بهتر است این کلید در مکان مناسب نصب شود تا بهترین و مطلوب ترین عملکرد را از خود نشان دهد.
• استفاده از برندهای با کیفیت: بهتر است از کنتاکتورهای باکیفیت و استاندارد استفاده نمایید؛ چون از عمر مکانیکی بالایی برخوردار هستند و کمتر دچار خرابی می شوند که پیشنهاد ما به شما برند ال اس می باشد.

مشخصات نامی کنتاکتور ال اس

جریان نامی کنتاکتور بیانگر حداکثر توان کنتاکتور در زمان وجود جریان برق می باشد. به طور کلی کنتاکتور LS دارای 3 جریان نامی می باشد:

1. جریان دائمی Ith2: جریانی است که در شرایط عادی و در مدت زمان نامحدود بدون قطع شدن از کنتاکتهای کنتاکتور عبور می کند و به آن آسیبی نمی رساند.
2. جریان هفتگی Ith1: جریانی که در شرایط نرمال با هفته ای یک بار اتصال از کنتاکتها عبور نموده و در خصوصیات کنتاکتور تغییری ایجاد نمی کند.
3. جریان هشت ساعتی Ith: جریانی که هر 8 ساعت یکبار از کنتاکتور عبور کرده و همانند جریان هفتگی تغییری در خصوصیات کنتاکتور ایجاد نمی کند.

قیمت کنتاکتور 85 آمپر ال اس، کاتالوگ کنتاکتور ال اس، قیمت کنتاکتور ال جی

کارکرد درست یک کنتاکتور به کیفیت نوع پلاتینهای آن مرتبط می باشد. با استفاده از کنتاکتورهای ال اس عملکردی مطمئن از موتور خود در مدار داشته باشید.
