رله بی متال اشنایدر اصلی 4 آمپر LRD08

بی متال 4 آمپر اشنایدر

بیمتال اشنایدر 4 آمپر برای حفاظت موتور از اضافه بار موجود در شبکه توزیع برق مورد استفاده قرار می گیرد. بی متال اشنایدر LRD08 دارای درجه تنظیم جریان بوده و از 2.5 تا 4 آمپر قابل تنظیم است، همچنین این بی متال دارای کنتاکت کمکی 1NO+1NC نیز می باشد. بیمتال مانند کنتاکتور از مدار فرمان و قدرت تشکیل شده است که در مدل های تکفاز و سه فاز توسط کمپانی اشنایدر تولید و در بازار موجود است.

رله اضافه جریان 4 امپر اشنایدر با شدت جریان 4 آمپر، بیشتر در تابلو برق های صنعتی مورد استفاده قرار می گیرد و قابل نصب در زیر کنتاکتور می باشد و با نام رله حرارتی، رله اضافه بار و یا رله اضافه بار حرارتی هم معروف است. تقریبا در بیشتر کارخانجات صنعتی و تولیدی از الکتروموتورها استفاده می شود؛ با توجه به هزینه های بالایی که برای تهیه و نصب موتورها باید شرکت ها پرداخت کنند، قطعه ای که بتواند از موتور در برابر اضافه بار و عدم تعادل فاز محافظت کند ضروری می باشد. رله بیمتال اشنایدر که به همراه کنتاکتور نصب می شود، با عملکرد سریع و به موقع خود بهترین انتخاب برای محافظت از موتورها می باشد.

بیمتال چیست و چگونه کار می کند؟

بیمتال یک نوع رله حفاظتی بوده که به صورت سری در مدار نصب می شود و برای حفاظت و ایمن کردن مدارها در برابر اضافه بار به کار می رود و در اکثر تابلو برق های صنعتی مورد استفاده قرار می گیرد. در رله ها از دو فلز نا همجنس استفاده شده که از ضریب انبساطی متفاوتی برخوردار هستند؛ این 2 فلز بر اثر گرما داغ شده و طول یکی نسبت به دیگری افزایش پیدا می کند و به سمت فلزی که ضریب انبساط کمتری دارد خم می شود و در نهایت جریان موجود در مدار قطع می گردد؛ بنابراین می توان گفت که اساس کار این رله بر پایه اختلاف ضریب انبساط طولی دو فلز تعبیه شده در آن می باشد.

رنج بی متال اشنایدر

در بیشتر تأسیسات الکتریکی و صنعتی، ساختمانی، شبکه های الکتریکی هوایی و زمینی، ترانسفورماتورها، الکتروموتورها، دستگاههای صوتی و تصویری و … برای جلوگیری از آسیب و معیوب شدن بر اثر عوامل مختلف مانند جریان اضافه بار، اتصالی کوتاه و … از تجهیزات حفاظت الکتریکی مانند رله بی متال استفاده می شود. بی متال ها در حالت استاندارد دارای برخی خصوصیات هستند که در این قسمت به آنها اشاره می کنیم:

• در حالت بار، جریان مدار را قطع نمی کند.
• اگر جریان عبوری به 5 درصد بیشتر از جریان تنطیم شده بر روی بیمتال برسد در مدت زمان بیشتر از دو ساعت مدار را قطع می کند.
• اگر جریان عبوری از مدار 20 درصد بیشتر از جریان تنطیم شده بر روی بیمتال باشد در کمتر از 2 ساعت جریان مدار را قطع خواهد کرد.
• اگر جریانی 50 درصد بیشتر از جریان تنطیم شده از بیمتال عبور کند در کمتر از دو دقیقه جریان برق در مدار قطع خواهد شد.
• اگر جریان عبوری 6 برابر جریان تنطیم شده ی بیمتال باشد برای راه اندازی معمولی بیشتر از 2 ثانیه و برابر راه اندازی سخت بیشتر از 5 ثانیه جریان برق در مدار قطع خواهد شد.

انواع بیمتال اشنایدر

رله های حرارتی بر اساس برگشت به حالت اولیه به سه دسته تقسیم می شوند:

• بیمتال دستی
• بیمتال اتوماتیک
• بیمتال دستی و اتوماتیک

تفاوت بیمتال و کلید مینیاتوری

کلیدهای مینیاتوری برای محافظت مدار موتور از اتصال زمین و کوتاه مورد استفاده قرار می گیرند ولی بیمتالها فقط در مقابل اضافه بار از موتور محافظت می کنند. بیمتالها برای کارکرد مناسب حتما باید به همراه کنتاکتور نصب شوند ولی کلید مینیاتوری نیازی به اتصال کنتاکتور ندارد؛ همچنین در بیمتال درجه تنظیم جریان وجود دارد ولی آمپر کلید مینیاتوری ثابت بوده و قابل تغییر نیست.

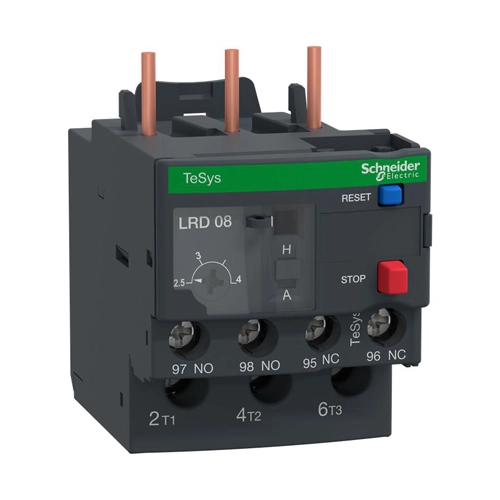

ساختار داخلی رله بیمتال اشنایدر lrd08

از اجزای تشکیل دهنده رله حرارتی (بیمتال) می توان به موارد زیر اشاره کرد:

• شاخک های بالای بیمتال یا همان تیغه های مسی به جهت نصب بر روی کنتاکتور
• ترمینال های خروجی (T1، T2 ،T3) به جهت اتصال با کابل های مدار الکتریکی
• کنتاکت های باز و بسته (NO با شماره 97 و 98) (NC با شماره های 95 و 96)
• پیچ تنظیم جریان بیمتال (با توجه به شدت جریان اسمی موتور که بر روی بیمتال حک شده است قابل تنظیم می باشد.)
• پیچ تغییر حالت وضعیت در بیمتال (حالت A اتوماتیک و حالت H دستی می باشد.)
• دکمه ریست یا برگشت به حالت کارخانه ای

ویژگی های اصلی بی متال های اشنایدر

• بی متال ها دارای درجه تنظیم جریان هستند.
• باید با کنتاکتور در تابلو برق نصب شوند.
• دارای دکمه تست ماهانه هستند.
• قابل نصب در قسمت جانبی کنتاکتور هستند.
• دارای کنتاکت کمکی یک باز یک بسته هستند.
• دارای سه عدد شاخک فلزی برای اتصال به کنتاکتور می باشند.

به طور کلی بیمتال اشنایدر برای نصب و راه اندازی مدار سه فاز طراحی و تولید شده است ولی این بی متال برای نصب در مدار تک فاز نیز کاربرد دارد. نصب بی متال اشنایدر در مدار تک فاز کمی نسبت به سه فاز متفاوت است که در نقشه مشخص شده است.

بی متال تکفاز

همان گونه که می دانید تشخیص جریان اضافه بار در مدار با کمک رله بیمتال صورت می گیرد. بیمتال ها دارای کاربردهای بسیار گسترده بوده و از تجهیزات اصلی و ضروری در همه ی تابلو برق های صنعتی و موتورهای الکتریکی می باشد. از بیمتال تکفاز می توان برای مصرف کننده های سه فاز هم استفاده نمود تنها تفاوت این دو در روش نصب آن می باشند.

قیمت رله بیمتال 4 آمپر اشنایدر LRD08، کاتالوگ بیمتال اشنایدر

رله اضافه بار اشنایدر 4 آمپر یکی از تجهیزات پرکاربرد و ضروری در سیستم های صنعتی جهت حفاظت از موتو های AC می باشد که توسط شرکت اشنایدر الکتریک تولید و طراحی می شود. این رله با ارائه حفاظت در برابر جریان اضافه بار و شرایط غیر عادی نقش بسیار مهمی در افزایش عمر مفید و کاهش هزینه های نگه داری و تعمیرات دارد. رله بیمتال اشنایدر با کیفیت ساخت بالا و تنظیم دقیق جریان یک انتخاب مناسب و ایده آل برای صنایع مختلف می باشد.

LRD08
