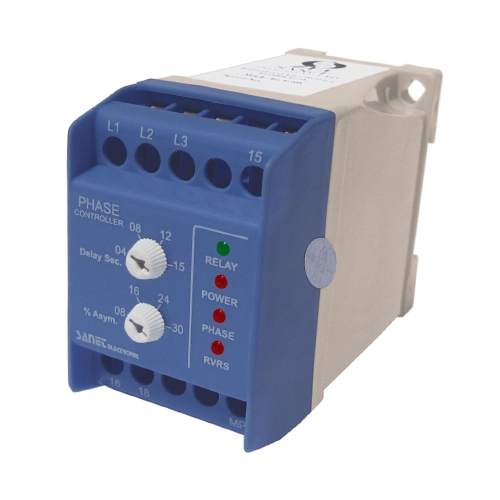

رله کنترل فاز 3 فاز آنالوگ صانت TSP

رله کنترل فاز سه فاز صانت SANET

رله کنترل فاز صانت برای حفاظت موتورهای سه فاز در برابر قطع فاز، جابجایی فاز، افزایش یا کاهش ولتاژ و عدم تقارن ولتاژ مورد استفاده قرار می گیرد. هنگامی که سه فاز شبکه متقارن باشد و ولتاژ در حد استاندارد بوده و ترتیب فازها نیز صحیح باشد، حدود 10 ثانیه بعد از اتصال برق شبکه، کنتاکت 15 به 18 وصل و موتور روشن می شود و در صورت قطع فاز، جابجایی فاز، تغییرات ولتاژ و عدم تقارن سه فاز شبکه، کنتاکت 15 در زمان قابل تنظیم از 1 الی 15 ثانیه از کنتاکت 18 قطع و موتور قبل از هرگونه صدمه خاموش و تا رفع اختلال در همین حالت باقی می ماند.

رله حفاظت فاز سه فاز صانت از کلیه ی تجهیزات الکتریکی و صنعتی در برابر همه ی خطاهایی که باعث صدمه و یا خرابی دستگاه ها می شود حفاظت می کند. به عبارتی استفاده از کنترل فازها یکی از روش های حفاظت و ایمنی موتورهای الکتریکی می باشد که از این رله بیشتر در تابلو برق ها استفاده می شود. کنترل فاز صانت دارای 2 سال ضمانت نامه بی قید و شرط و 10 سال خدمات پس از فروش به صورت رایگان می باشد. شما می توانید این رله حفاظتی برند sanet را با قیمتی مناسب و هلوگرام اصالت کالا تنها از این مجموعه خریداری نمایید. ارسال محصول در این فروشگاه به صورت فوری و به سراسر کشور می باشد.

رله کنترل فاز چیست؟

رله کنترل فاز یک کلید مرکب می باشد که توالی، قطع و عدم تعادل فاز، اضافه و کمبود ولتاژ در تجهیزات الکتریکی را کنترل می کند و در زمان بروز این خطاها قادر است جریان برق در مدار را قطع کند تا از آسیب دیدن و خرابی حاصل از این خطاها جلوگیری کند.

رله کنترل فاز 3 فاز 220 ولت صانت

رله کنترل فاز صانت یک ابزار دقیق جهت حفاظت از تجهیزات سه فاز در برابر انواع خطاها نظیر قطع، اضافه و عدم ولتاژ است. این رله با حساسیت بالا تغییرات ولتاژ را شناسایی کرده و مدار را قطع می کند تا از آسیب به موتورها جلوگیری کند. نصب و راه اندازی آسان، عملکرد پایدار و پاسخدهی درست و به موقع از مهم ترین ویژگی های این رله کنترل فاز می باشد. طراحی منحصر به فرد و مقاوم، امکان استفاده از این رله در محیط های صنعتی و تجاری با شرایط محیطی مختلف را به راحتی فراهم می کند. رله کنترل فاز 220 ولت sanet انتخابی هوشمندانه جهت افزایش ایمنی و طول عمر تجهیزات می باشد.

تفاوت بین رله کنترل فاز و کنترل بار

بهتر است که از رله کنترل فاز و کنترل بار با هم در تابلو برق های صنعتی مورد استفاده قرار بگیرد هر دو نقش حفاظت در مدار را برعهده دارند ولی در نوع حفاظت با هم متفاوت هستند:

• رله کنترل فاز: به جهت حفاظت و ایمن کردن مدار الکتریکی در برابر اختلاف ولتاژ از کنترل فاز استفاده می شود.
• رله کنترل بار: به جهت حفاظت از موتورهای الکتریکی در برابر اختلاف جریان از کنترل بار استفاده می شود؛ یعنی در صورت وجود جریان غیر عادی، کنترل بار قادر است جریان برق در مدار را قطع نماید، به عبارتی می تواند جایگزین مناسبی به جای رله بیمتال باشد.

4 کاربرد مهم کنترل فاز sanet electronic

• از کنترل فازها به جهت شناسایی قطع فازها مورد استفاده قرار می گیرد.
• به جهت تشخیص جا به جایی فاز می توان از کنترل فاز صانت استفاده کرد.
• با کمک کنترل فاز sanet می توان کاهش یا افزایش ولتاژ را تشخیص داد.
• کنترل فاز صانت قادر است در زمان شوک های الکتریکی ناشی از قطع و وصل ناگهانی، مدار را قطع نماید و از آسیب به مدار الکتریکی جلوگیری نماید.

عملکرد رله حفاظت فاز

اساس کار این رله سه فاز، دریافت سیگنال های ورودی و بررسی آنها می باشد. اگر این سیگنال ها از مقدار از قبل پیش بینی شده بیشتر شود یکی از کنتاکت های خروجی تغییر می کند. ناگفته نماند که خروجی این کنتاکت ها به تجهیزاتی مانند کنتاکتور و یا کلید هایی که قادر هستند مدار را باز کنند ربط دارند.

4 مزیت استفاده از کنترل فاز 3 فاز صانت TSP

در این قسمت برخی از دلایل مهم استفاده از کنترل فازها را با هم بررسی می کنیم:

• این رله باعث می شود که عمر موتور الکتریکی افزایش یابد.
• استفاده از کنترل فاز باعث می شود که ایمنی مدار تأمین شود و میزان آسیب به مدار را به صفر برسد.
•  با به کارگیری این تجهیز، هزینه های تعمیر و یا نگه داری موتور به میزان قابل توجهی کاهش می یابد.
• کاربرد این تجهیز باعث می شود وقفه ای که به علت خرابی مدار رخ می دهد کاهش یابد و فضای بسیار کمی را در تابلو برق ها اشغال کند.

تنظیم کنترل فاز 3 فاز

تنظیم درست رله آنالوگ سه فاز برای محافظت از سیستم های سه فاز امری حیاتی می باشد. این رله با شناسایی خطاهایی نظیر افت ولتاژ، فاز معکوس و قطع فاز از آسیب به مدار و سایر تجهیزات جلوگیری می کند. برای تنظیم این رله محافظ آنالوگ ابتدا باید ولتاژ و زمان تأخیر مناسب را بر اساس نیاز سیستم تنظیم کرد. علاوه بر این تنظیم حساسیت رله به تغییرات فاز و اطمینان از عملکرد آن در شرایط محیطی مختلف به عملکرد بهینه و ایمنی سیستم های الکتریکی کمک می کند. تنظیمات درست این رله سبب افزایش طول عمر تجهیزات و کاهش هزینه های تعمیر و نگه داری می شود.

روش نصب کنترل فاز آسانسور صانت

• ترمینالهای L1 و L2 و L3 به سه فاز ورودی کنتاکتور وصل می شوند.
• MP به نول شبکه یا صفر ترانسفورماتور وصل می شود.
• کنتاکت 15 و 18 مانند شستی استپ استارت با بوبین کنتاکتور موتور سری می شود.
• از کنتاکت 16 برای آلارم یعنی نشان قطع کنتاکت 18 می توان استفاده کرد.

توضیح اینکه چنانچه نشان دهنده عدم توانایی فازها RVRS روشن شد، کافی است فقط جای یکی از فازهای بند اول را با فاز دیگری عوض کرد و بعد از نصب، به هر علت جابجایی فاز صورت بگیرد، منجر به قطع کنتاکتور توسط کنترل فاز می شود.

دو پتانسیومتر تنظیم بر روی کنترل فاز پیش بینی شده است:

تاخیر در قطع: با این پتاسیومتر می توان تاخیر در قطع بعد از بروز اختلال را از 1 الی 15 ثانیه تنظیم نمود. این پتانسیومتر برای پوشش زمان استارت موتور در نظر گرفته شده است.

حساسیت: با این پتاسیومتر میزان نامتقارنی ولتاژ شبکه جهت قطع را می توان تنظیم نمود. به این صورت که بالاترین حساسیت 3% و حداقل حساسیت 30% می باشد. در اکثر موارد مناسبترین تنظیم 15% می باشد و در موتورهای با دور بالا و بار کم حساسیت 5% مناسب است. در صورت عدم تقارن ولتاژ در شبکه برای جلوگیری از قطع پی در پی می توان از حساسیت 25% استفاده کرد. برای اطمینان از تنظیم صحیح کنترل فاز، هنگام کار، یک فیوز را قطع و عملکرد کنترل فاز را تست نمائید. برای حفاظت 100% موتورهای سه فاز باید همزمان یک دستگاه کنترل بار و یک دستگاه کنترل فاز استفاده گردد.

خطاهای کنترل فاز آسانسور

کنترل فاز آسانسور صانت یکی از مهم ترین تجهیزات حفاظتی است که جهت جلوگیری از آسیب های جدی به موتور و مدار آسانسور طراحی شده است. این بریکر حفاظتی، ایمنی سیستم ها در برابر افت ولتاژ، جا به جایی فاز، قطع فاز و افزایش غیر مجاز ولتاژ تضمین می کند. مهم ترین ویژگی کنترل فاز پیشرفته، عملکرد دقیق و بی وقفه، و واکنش سریع آنها نسبت به خطاها می باشد که این امر سبب کاهش خرابی و افزایش طول عمر تجهیزات الکتریکی در سیستم های صنعتی خواهد شد.

بهترین کنترل فاز

افت ولتاژ، سوختن فیوز، اضافه بار و … خرابی های مکانیکی در مدار می باشند که برخی از این عیب ها مانند افت ولتاژ به راحتی قابل تشخیص نمی باشد و ممکن در زمان بروز منجر به خرابی مدار و تجهیزات شود. در مقابل رله کنترل فاز صانت یک نوع تجهیز حفاظتی مقروم به صرفه می باشد که به راحتی قابل نصب بوده و با کمک آن می توان از مدار الکتریکی در برابر بسیاری از خطاها حفاظت کرد و در هزینه ها هم صرفه جویی نمود.

تعمیر کنترل فاز صانت

پر واضح است که ولتاژ بالا و نوسانات برق بر روی این تجهیز اثر منفی گذاشته و باعث خرابی آن می شود. شرکت صانت برای این محصول 10 سال تعمیر رایگان و 2 سال گارانتی بی قید و شرط در نظر گرفته است و اگر این رله را از فروشگاه جیرل تهیه کرده باشید می توانید به صورت رایگان در این مجموعه اقدام به تعمیر آن نمایید.

• حساسیت: 3% الی 30% قابل تنظیم
• تاخیر در قطع: 1 الی 15 ثانیه
• تاخیر در وصل: حدود 10 ثانیه
• ولتاژ تغذیه: سه فاز 380 ولت 50 هرتز
• حالت عادی: نشان دهنده سبز RELAY
• تغذیه: نشان دهنده قرمز POWER
• قطع فاز: نشان دهنده قرمز PHASE
• جابجایی فاز: نشان دهنده قرمز RVRS
• رله خروجی: یک کنتاکت باز و بسته
• جربان کنتاکت: 8 آمپر
• عمر کنتاکت: 10 میلیون بار قطع و وصل

قیمت کنترل فاز سه فاز آنالوگ صانت TSP

رله کنترل فاز صانت سه فاز یک راهکار حرفه ای برای حفاظت از تجهیزات و سیستم های برقی گران قیمت در برابر نوسانات و خطاهای فاز است. این رله حفاظتی با تشخیص مشکلاتی نظیر قطع فاز، افت ولتاژ و … ایمنی و عملکرد تجهیزات صنعتی حساس را تضمین می کند. به کارگیری رله محافظ TSP به همراه رله بیمتال هیوندای می تواند حفاظت کامل مدار را فراهم کرد.

مرکز فروش کنترل فاز صانت در لاله زار تهران

کنترل فاز مناسب باید مجهز به نشانگر وضعیت، قابلیت تنظیم حساسیت و استاندارد بین المللی باشد؛ این دستگاه برای محافظت از آسانسورهای مدرن، انتخابی هوشمندانه و الزامی می باشد. در فروشگاه تخصصی جیرل انواع رله های کنترل فاز در برندهای مختلف موجود می باشد. شما می توانید به صورت حضوری و یا آنلاین تمامی این محصولات را با نازلترین قیمت و هلوگرام اصالت کالا از این مجموعه خریداری نمایید.
