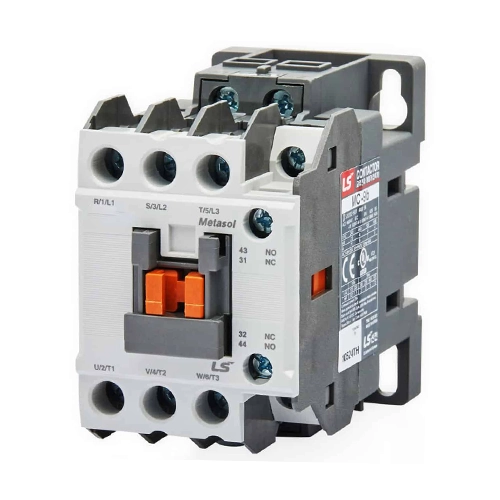

کنتاکتور ال اس 12 آمپر 220 ولت MC12B

کنتاکتور 12 آمپر ال اس

کنتاکتور ال اس مدل MC12B دارای قالب قوی و پلاتین های با کیفیت است. این کنتاکتور دارای 1 کنتاکت باز و 1 کنتاکت بسته است که برای اضافه کردن کنتاکت های باز و بسته بیشتر از کنتاکت کمکی استفاده می شود. از اجزای داخلی کنتاکتور ال اس می توان به محفظه یا قاب، بوبین، آهن ربا، کنتاکت های ثابت و متحرک، ترمینال های ورودی و خروجی، حلقه ی نگه دارنده، پوشش فوقانی، فنر، پایه و … اشاره کرد؛ ناگفته نماند اغلب خرابی کنتاکتور به دلیل سوختن بوبین آنها می باشد که در مجموعه ی گراند الکتریک تعمیرات تخصصی انواع کنتاکتور با قیمتی مناسب پذیرفته می شود.

کنتاکتور 12 آمپر LS یکی از تولیدات با کیفیت این کمپانی می باشد که در تابلو برق های صنعتی مورد استفاده قرار می گیرد. این کلید قدرت بر خلاف سایر کلیدهای کنترل کننده جریان، از عمر بسیار بالایی برخوردار بوده و به کارگیری آن در تأسیسات صنعتی و الکتریکی مقرون به صرفه می باشد. همان گونه که می دانید برای انتخاب کنتاکتور مناسب با سیستم برق موجود باید به جریان نامی آن توجه نمود. کنتاکتور ال اس از 6 آمپر تا 800 آمپر موجود بوده که در زمان انتخاب باید استارت اولیه موتور در نظر گرفته شود. کنتاکتور LS از نظر عملکرد شبیه به رله های شیشه ای می باشد؛ تفاوتی که این دو دارند در جریان نامی آنهاست. رله شیشه ای نهایتا تا 16 آمپر موجود بوده ولی کنتاکتور ال اس تا 800 آمپر نبز موجود می باشد.

 انواع کنتاکتور ال اس

کنتاکتور ال اس یک کلید قدرت است که با استفاده از یک جریان کوچک، جریان بزرگ را کنترل می کند. این کلید قدرت یکی از با کیفیت ترین کنتاکتورها در بین برندهای می باشد که به دلیل استفاده از تکنولوژی پیشرفته در تولید این کلید از پر فروش ترین کلیدها در بین مصرف کننده ها محسوب می شود و به دلیل کاربردهای مختلف از جمله کلید زنی، حفاظت و راه اندازی انواع موتور به خصوص در صنعت و … مورد استقبال بسیار از صنایع قرار گرفته است. کنتاکتور ال اس در دو سری توسط این کمپانی تولید و در بازار برق موجود می باشد:

• کنتاکتور ال اس سوسل (تیپ کنتاکتور AC3 و AC1)
• کنتاکتور ال اس متاسل ( تیپ کنتاکتور AC3)

وظیفه ی کنتاکتور چیست؟

همان گونه که در بالا اشاره شد کنتاکتور یک کلید محدوده کننده ی جریان می باشد که با خاصیت مغناطیسی جریان برق در مدارات قدرت و فرمان را کنترل می کند. این کلید قدرت در برابر اتصالی کوتاه و جریان غیرعادی هیچ حفاظتی از خود اعمال نمی کند بنابراین به کارگیری آن برای ایمن کردن مدار در برابر این دو خطا غیر معمول می باشد.

نقش حلقه اتصال کوتاه در هسته کنتاکتور

روی هسته ی ثابت کنتاکتور حلقه اتصال کوتاه قرار دارد وقتی هسته، خاصیت مغناطیسی پیدا می کند در حلقه های اتصال کوتاه جریان القا می شود که این جریان میدان مغناطیسی به وجود می آورد که با میدان اصلی اختلاف فاز دارد این اختلاف فاز سبب می شود تا میدان مغناطیسی هیچ گاه صفر نشود و هسته ثابت همیشه خاصیت مغناطیسی خود را حفظ کند. اگر این حلقه دچار مشکل شود صدای ویز ویز از کنتاکتور شنیده می شود.

روش نصب کنتاکتور ال اس

ترمینال های A1 و A2 که در قسمت بالایی کنتاکتور قرار گرفته اند به ترتیب به سیم های فاز و نول متصل می شوند. شش عدد ترمینال دیگر در کنتاکتور ال اس وجود دارد که L1، L2، L3، T1، T2، T3 نامیده می شوند و به تیغه های قدرت معروف هستند که به صورت L1 با T1، L2 با T2 و L3 با T3 به هم متصل می شوند.

اکثر کنتاکتورها دارای 1 کنتاکت کمکی باز و 1 کنتاکت کمکی بسته می باشند، ولی در بعضی از مدل ها فقط 1 کنتاکت NO وجود دارد که برای داشتن کنتاکت NC باید از کنتاکت کمکی اضافه استفاده کرد. این کنتاکت ها بر روی کنتاکتور نصب می شوند و در صورت نیاز باید به صورت جداگانه خریداری و بر روی کنتاکتور نصب شوند.

طول عمر کنتاکتور LS

عمر مکانیکی کنتاکتور یکی از مهم ترین پارامترهایی است که در زمان خرید باید به آن توجه نمود. باز و بسته شدن کنتاکت ها سبب کاهش عمر آنها و ایجاد قوس الکتریکی، تولید گرمای اضافی و در نهایت سیاه شدن و سوختن کنتاکت ها در مدار خواهد شد و اگر کنتاکت ها چار آسیب شوند باید قطعه نو جایگزین آنها شود. بنابراین هر چه کنتاکت ها سریعتر بسته شوند قوس الکتریکی سریعتر خاموش می شود و همین امر سبب افزایش طول عمر کنتاکت ها خواهد شد، بنابراین تولید کنندگان تجهیزات صنعتی، از جمله برند ال اس، کنتاکتورهایی را طراحی کردند که کنتاکت آنها سریعتر بسته شوند و طول عمر آنها به مراتب افزایش یابد.

قیمت خرید کنتاکتور 12 آمپر ال اس با ارسال فوری، نمایندگی ال اس

تمامی محصولات ال اس در وب سایت گراند الکتریک موجود بوده که برای اطلاع از تخفیفات نهایی این محصولات با کارشناسان فروش ما در ارتباط باشید.
