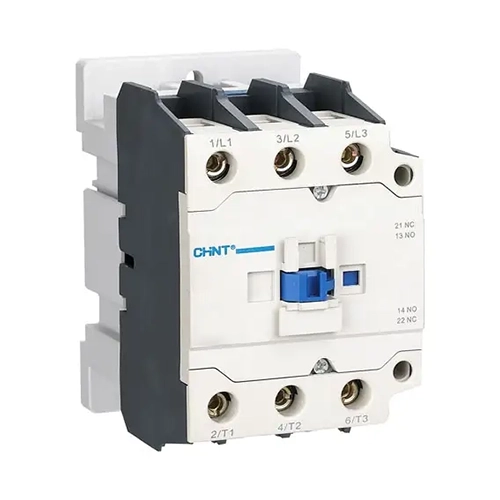

کنتاکتور چینت 12 آمپر 220 ولت NC7

شناسه محصول: NC712A

مشخصات فنی:

  • حداکثر جریان مجاز: 12 آمپر
  • ولتاژ بوبین: 220 ولت
  • تعداد کنتاکنت کمکی: 1 باز 1 بسته
  • فرکانس: 50 تا 60 هرتز

987,500 تومان

آماده سازی سریع
ارسال فوری تهران
ارسال فوری به باربری
تضمین اصالت کالا
10,000,000 تومان دیگر تا ارسال رایگان!
10 روز ضمانت بازگشت وجه در صورت عدم نصب و استفاده تنها به تشخیص جیرل امکان پذیر می باشد!
10 روز ضمانت بازگشت وجه در صورت عدم نصب و استفاده تنها به تشخیص جیرل امکان پذیز می باشد!

توضیحات کالا

کنتاکتور 12 آمپر چینت NC7

کنتاکتور 12 آمپر چینت NC7 کلیدی است که به صورت مغناطیسی می تواند از ماشین آلات تک فاز و سه فاز محافظت نماید. این کنتاکتور دارای سه فاز قدرت و دو کنتاکت فرمان می باشد که مدار هر کدام از آنها به صورت جداگانه در کنتاکتور قرار گرفته است.

کنتاکتور 12 آمپر برند چانت 220 ولت در شبکه برق سه فاز و تابلو برق های صنعتی مورد استفاده قرار می گیرد این بریکر قادر است با تحریک بوبین از طریق ولتاژ برق AC و DC جریان برق در مدارهای الکتریکی را کنترل نماید.

انواع کنتاکتور چینت

کنتاکتور برند چینت در سه مدل توسط این کمپانی برای مدارات خاصی طراحی و تولید می شوند:

  • کنتاکتور قدرت: نوع خاصی از رله بوده با این تفاوت که خیلی قوی تر از رله عمل می کنند و در رنج جریان بالا مورد کاربرد قرار می گیرند.
  • کنتاکتور فرمان: برای مدارات فرمان کاربرد دارند و زیر بار نیستند.
  • کنتاکتور خازنی: برای کنترل و راه اندازی خازن های صنعتی سه فاز مورد استفاده قرار می گیرند.

اجزای داخلی کنتاکتور چانت

تمام کنتاکتورها دارای سه قسمت اصلی می باشند. استفاده از تجهیزات جانبی به همراه کنتاکتور سبب می شود تا شاهد کارایی و عملکرد بهتری از کلید در مدار باشید. اجزای داخلی کنتاکتور شامل موارد زیر می باشد:

  • تیغه یا کنتاکت ها: انتقال جریان در کنتاکتور با کمک تیغه یا کنتاکت ها صورت می گیرد. در کنتاکتورها سه کنتاکت قدرت و تعدادی کنتاکت کمکی وجود دارد.
  • بوبین: از قسمت های اصلی و مهم کنتاکتور می باشد که برق کلی کنتاکتور را تأمین می نماید.
  • قاب یا محفظه ی عایق: محفظه پلاستیکی عایق و مقاوم در برابر ضربه و آتش سوری تمام محتویات کنتاکتور چینت را در خود حفظ می کند.

مدار فرمان و مدار قدرت کنتاکتور

از مدار فرمان برای انتقال جریان برق اصلی به بوبین کنتاکتور استفاده می شود، سیمهای استفاده شده برای مدارات فرمان به نسبت مدار قدرت دارای قطر کمتری می باشند. در مدار قدرت نیز چون برای قطع و وصل کردن جریان کلی مدار کاربرد دارد باید سیمهایی با قطر بالا استفاده شود تا در هنگام عبور جریان داغ نشده و موجب آتش سوزی نگردد.

مشخصات کلی کنتاکتور CHINT

  • ولتاژ نامی: میزان ولتاژی که یک کنتاکتور می تواند در آن ولتاژ کار کند را ولتاژ نامی می نامند. این ولتاژها شامل 48، 110، 220 و 380 ولت هستند.
  • جریان نامی: به حداکثر جریانی که کنتاکتور می تواند در مدار بدون قطع کردن از خود عبور دهد جریان نامی گفته می شود.
  • درجه حرارت کارکرد: همچون سایر لوازمات برقی صنعتی، کنتاکتور چینت نیز در محیط هایی با دمای 20- درجه تا 60+ درجه کار می کند.
  • کنتاکت یا تیغه: هر کنتاکتور دارای تعدادی تیغه باز و بسته می باشد که در صورت لزوم می توانیم تعداد آنها را توسط کنتاکت کمکی که بر روی کنتاکتور نصب می گردد افزایش دهیم.
  • عمر مکانیکی: هر قطعه صنعتی و برقی پس از مدت زمان کارکرد طولانی فرسوده شده و باید تعمیر یا تعویض گردند. عمر مفید کنتاکتور چینت در مدار بین 2 تا 4 میلیون بار قطع و وصل کردن جریان است.

علت جذب نکردن کنتاکتور و رفع آن

از جمله خرابی کنتاکتور که در اکثر برندها رخ می دهد جذب نکردن یا جذب موقت می باشد با هم به علت بروز این اختلال و رفع آن می پردازیم:

جذب نکردن کنتاکتور

  • می تواند ناشی از قطع مدار فرمان باشد.
  • کنتاکت ها به صورت درست اتصال ندارند.
  • عدم عملکرد تایمر یا کلید اتوماتیک
  • کاهش ولتاژ

راه حل رفع جذب نکردن کنتاکتور

  •  جهت قطع مدار باید فیوز و سیم رابط را مورد بررسی قرار داد.
  • برای رفع مشکل اتصال نادرست کنتاکت، باید آن را تمیز کرد و در صورت لزوم تعویض کرد.
  • برای رفع کاهش ولتاژ، از بوبین با ولتاژ مناسب استفاده کرد.
  • برای رفع عمل نکردن تایمر کنتاکتور باید کنتاکت تایمر و یا مدار تغذیه تایمر را کنترل کرد.

جذب موقت و قطع شدن کنتاکتور

  • نگه نداشتن مدار توسط کنتاکت کمکی
  • قطع‌ شدگی مقاومت ترمز در جریان مستقیم کنتاکتور

راه حل حذب موقت کنتاکتور

  • برای نگه داشتن مدار باید اتصالات را مورد ارزیابی قرار داده و کنتاکت ها را تمیز نگه دارید.
  • اگر مقاومت ترمز دچار آسیب شده آن را تعمیر نمایید.

قیمت و خرید کنتاکتور 12 آمپر چانت NC7، مشخصات کنتاکتور 12 آمپر چانت

  • حداکثر جریان مجاز: 12 آمپر
  • ولتاژ بوبین: 220 ولت
  • تعداد کنتاکنت کمکی: 1 باز 1 بسته
  • فرکانس: 50 تا 60 هرتز
  • حداکثر جریان روشنایی: 20 آمپر
  • توان موتوری: 5.5 کیلووات
  • تعداد در کارتن: 60 عدد
