مشخصات فنی:
جریان عبوری: 25 آمپر
ولتاژ عبوری: 220 ولت
کیفیت: Grade A چین
1,413,500 تومان
آماده سازی سریع
ارسال فوری تهران
ارسال فوری به باربری
تضمین اصالت کالاتوضیحات کالا

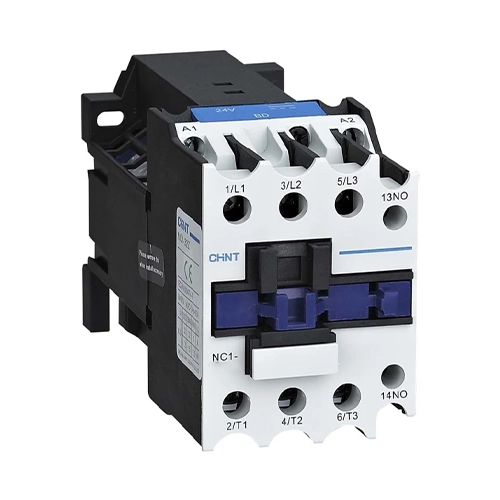

کنتاکتور 25 آمپر NC1 چانت سه فاز یکی از پرکاربردترین و ساده ترین نوع کلیدهای موجود در بازار می باشد که تقریبا در هر مداری می تواند نصب شود. کنترل جریانات توان بالا با توجه به جنس و نوع پلاتینهای موجود در کنتاکتور چینت امکانپذیر بوده و می توان اتصالی مطمئن در مدار را انتظار داشت. این کنتاکتور دارای توان 11 کیلو وات و جریان نامی 25 آمپر موتوری بوده و ولتاژ مصرفی آن 220 ولت AC می باشد.
کنتاکتور 25 آمپر چانت برای راه اندازی مدارهای تکفاز، سه فاز، روشنایی، صنعتی و آسانسوری مورد کاربرد قرار می گیرد. این کلید قدرت با توان 11 کیلو وات و بوبین 220 ولت می تواند بارها جریان برق در مدار را قطع وصل نماید. از مهم ترین مزیت به کارگیری این کلید می توان به کنترل جریان در چندین نقطه اشاره کرد. مقرون به صرفه بودن، قیمت مناسب، ساختاری زیبا، در دسترس بودن در بازار برق و عمر مفید این کنتاکتور چینی سبب شده تا مصرف کنندگان بسیار زیادی اقدام به خرید این قطعه نمایند.
کنتاکتور چینت دارای دو نوع مدار می باشد:
کنتاکتور 25 آمپر NC1 چینت از قسمت های مختلفی تشکیل شده است که در تصویر زیر مشاهده می کنید:
کنتاکتور 25 آمپر چینت دارای قطعات جانبی متعددی می باشد که هرکدام می توانند قابلیتهای بیشتری را به کنتاکتور منتقل کنند؛ کنتاکت کمکی (یک باز یک بسته، دو باز دو بسته، چهار باز، چهار بسته)، تایمر (الکترونیکی، پنوماتیکی)، اینترلاک مکانیکی، نویز گیر و قفل الکترو مغناطیسی از جمله قطعاتی هستند که در صورت نیاز باید به صورت جداگانه خریداری و بر روی کنتاکتور چینت نصب شوند.
عملکرد کنتاکتور شبیه رله می باشد؛ از آنجا که در ساختار داخلی کنتاکتور از پلاتین های بسیار قوی استفاده شده بنابراین از این محصول در مدارات قدرت استفاده می شود در حالی که از رله ها در مدارات فرمان استفاده می شود. انرژی مصرف شده در کنتاکتور بیشتر از رله بوده و همین امر سبب می شود تا تغییر وضعیت با کمک کنتاکتور به آرامی صورت بگیرد.
به کارگیری لوازم جانبی در کنتاکتور چانت سبب بهبود عملکرد آن در مدار خواهد شد از جمله تجهیزات جانبی کنتاکتور می توان به کنتاکت کمکی اشاره کرد که از کنتاکت های کمکی جهت افزایش کنتاکت باز و بسته در کنتاکتور چینت استفاده می شود.
به طور کلی کنتاکتور NC1 چینت برای نصب در مدار سه فاز طراحی شده است ولی از همین کنتاکتور می توانیم در مدار تک فاز نیز استفاده کنیم که البته نحوه نصب در مدار تک فاز نسبت به سه فاز تفاوت دارد. برای نصب کنتاکتور 25 آمپر چانت در مدار تک فاز ابتدا باید 3 ورودی آن را بوسیله یک انشعاب با هم متصل کرده و سیم موجود را به یکی از ترمینالهای L متصل کنیم و در انتها سیم نول را به ورودی نول کنتاکتور وصل می کنیم.
برای نصب کنتاکتور سه فاز نیز باید 3 فاز ورودی را به ترمینالهای L1,L2,L3 وصل کرده و خروجیها (T1,T2,T3) را به دستگاهی که می خواهیم کنتاکتور را به آن وصل کنیم متصل می کنیم. (مدار فرمان در کنتاکتورهای تک فاز و سه فاز مشابه هم می باشد).
قیمت کنتاکتور چینت 25 آمپر دارای تخفیفاتی می باشد که جهت اطلاع از قیمت نهایی آن می توانید با فروشگاه گراند الکتریک تماس گرفته تا با مطالعه کاتالوگ این محصول خریدی مطمئن را تجربه نمایید.
