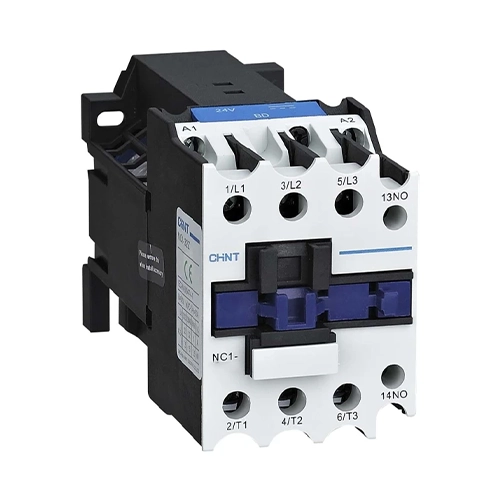

کنتاکتور چینت 12 آمپر 220 ولت NC1

کنتاکتور 12 آمپر چینت NC1

کنتاکتور 12 آمپر چینت مدل NC1 یکی از ساده ترین رله های مغناطیسی موجود در بازار برای قطع کردن جریانات سه فاز می باشد. وجود کنتاکتها و پلاتینهای قوی در این محصول باعث شده تا نسبت به رله های معمولی کارایی بیشتری داشته باشند.

کنتاکتور سه فاز 12 آمپر چینت با بوبین 220 ولت و یک کنتاکت باز و یک کنتاکت بسته جهت قطع و وصل کردن جریان برق در مدار مورد استفاده قرار می گیرد و در تابلو برق های صنعتی، انواع صنایع مانند صنعت نفت، مخابرات و … کاربرد دارد.

مشخصات کلی کنتاکتور چینت 12 آمپر

کنتاکتورها کلیدهای قدرتی هستند که دارای مشخصات مختلفی می باشند با هم به بررسی آنها می پردازیم:

• ولتاژ نامی: هر کنتاکتور در ولتاژ و فرکانس مشخصی کار می کند که باید در زمان نصب به آن توجه نمود.
• جریان نامی: اگر جریانی بیشتر از جریان نامی از کلید عبور کند جریان برق در مدار قطع خواهد شد.
• انرژی مصرفی: برق وارد شده به بوبین بین 12 تا 400 ولت است که متناسب با نیاز کاربر قابل تغییر می باشد.
• جریان حرارتی: جریانی که با عبور از کنتاکتور سبب آسیب آن نمی شود.
• تعداد کنتاکت ها: کنتاکتورها دارای کنتاکت های فرمان و قدرت هستند که در برخی موارد تعداد آنها متناسب با نیاز کاربر قابل افزایش می باشد.
• زمان قطع و وصل: هر زمان که تیغه ها باز و بسته شوند عمل قطع و وصل انجام می شود که این عمل 20 میلی ثانیه طول می کشد.
• عمر مکانیکی: تعداد دفعات قطع و وصل کنتاکتور عمر مکانیکی آن را مشخص می کند که معمولاً بین 2 تا 4 میلیون بار می باشد.

مدار کنتاکتور چانت

کنتاکتور 12 آمپر چانت دارای 2 مدار مختلف می باشد:

• مدار قدرت
• مدار فرمان

کنتاکتور برای قطع و وصل کردن جریان برق به مدار قدرت احتیاج دارد که کنتاکتها و پلاتینهای این قسمت نسبت به مدار فرمان از ضخامت بیشتری برخوردار هستند؛ همچنین برق ورودی به کنتاکتور توسط مدار فرمان به بوبین کنتاکتور متصل شده، در حالی که پلاتینهای این قسمت از ضخامت و توان کمتری ساخته شده اند.

نحوه عملکرد کنتاکتور

بوبین کنتاکتور چینت از یک سیم پیچ نازک با دور بالا تشکیل شده است و وقتی جریان برق به آن وارد می شود خاصیت آهنربایی به خود می گیرد که همین امر باعث مغناطیس شدن کنتاکتور شده و در نهایت عمل قطع و وصل جریان صورت می پذیرد. به طور معمول بوبین کنتاکتورها 220 ولت ساخته می شود ولی اگر نیاز به بوبین با ولتاژهایی نظیر 24، 48، 110 ولت باشد باید بوبین کنتاکتور تعویض گردد تا بتواند در مدار مورد نظر کارایی داشته باشد. با توجه به توضیحات گفته شده، مشخصات کلی کنتاکتور 12 آمپر NC1 چینت به شرح زیر می باشد:

• حداکثر جریان مجاز: 12 آمپر
• ولتاژ بوبین: 220 ولت
• تعداد کنتاکت کمکی: 1 باز
• فرکانس کاری: 50 تا 60 هرتز
• حداکثر جریان روشنایی: 25 آمپر
• توان موتوری: 5.5 کیلووات

لوازم جانبی کنتاکتور CHINT

برای افزایش کنتاکتهای باز و بسته کنتاکتور چینت باید از کنتاکت کمکی که به این منظور تولید می شود استفاده گردد. این کنتاکتها شامل 1NO 1NC، 2NO 2NC، 4NO، 4NC می باشند. همچنین برای استفاده از تایمر بر روی کنتاکتور قطعه ای به نام تایمر الکتریکی شبیه به کنتاکت کمکی تولید شده که همانند آن بر روی کنتاکتور نصب می شود.

علت سوختن بوبین

اگر بوبین کنتاکتور به مدت طولانی به برق وصل باشد گرمای زیادی تولید می کند که این گرما سبب آسیب به عایق سیم پیچ خواهد شد و در نهایت اتصالی کوتاه در مدار رخ داده و سبب سوختن بوبین کنتاکتور خواهد شد. برای جلوگیری از بروز این مشکل باید در زمان خرید کنتاکتور، کلید با سایز مناسب انتخاب نمایید تا جریان بیش از حد از بوبین عبور نکند. ناگفته نماند از دیگر علت سوختن بوبین می تواند ناشی از بسته نشدن کامل کنتاکت باشد.

ابعاد کنتاکتور12 آمپر چینت

ابعاد کنتاکتورها بین چند سانتی متر تا یک متر می باشد که بسته به بوبین به کار رفته در آن متفاوت می باشد. در زمان خرید به ابعاد کنتاکتور دقت نمایید تا با توجه به شرایط محیطی انتخاب درست تری داشته باشید.

قیمت خرید کنتاکتور 12 آمپر چینت NC1، نمایندگی چینت لاله زار

برند چینت از جمله تولیدان Grade A کشور چین بوده و با تولیدان با کیفیت خود توانسته بخش بزرگی از نیازهای بازار را تامین نماید. برای دریافت اطلاعات بیشتر درباره این کنتاکتور فایل زیر را مطالعه نمایید.
